在上一篇文章中雷郎上海變壓器廠家為大家講到了《500KV主變壓器結構改進》那么對于大型變電站主變壓器如何選型,500KV單變壓器和三相變丈夫器的選擇、變壓器的冷卻方式、空載和短路損耗、自耦和非自耦變壓器的選擇、調壓方式、抗短路能力、阻抗參數、變壓器油、變壓器附件等如何選擇、分析和比較。
本篇文章雷郎上海變壓器廠家著重講到單相和三相共體變壓器的選擇。
500 kV大型變壓器按鐵心和繞組結構形式可分為單相和三相共體2種形式。以日本東芝公司750 MVA、500/220/35kV自耦有載調壓強油風冷變壓器為例,2種形式變壓器的外形、質量比較如表1所示。

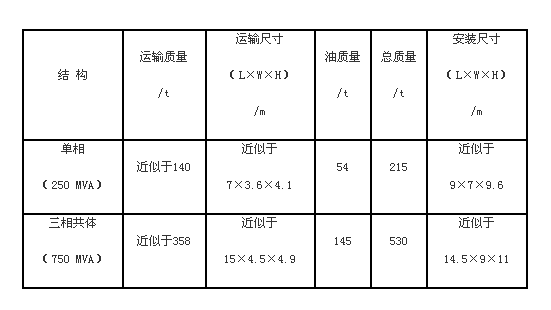

表1 單相和三相共體變壓器的外形、質量

目前華東地區投運及在建工程中使用的三相共體變壓器約有10臺,占變壓器總數的10%左右,并且還有增加的趨勢。同 等容量的三相共體變壓器所消耗的材料少于單相結構的變壓器,價格比單相結構變壓器低5%~10%,且占地面積少,因此只要運輸條件許可,在工程投標中選用 三相共體變壓器多作為推薦方案。
變壓器系統在500 kV大型變電站內具有重要地位,在大負荷運行季節,1臺大型變壓器因故障退出運行,往往會對地區經濟和人們的生活造成難以估量的影響,因此盡可能減少設備 的維修停電時間,是設備選型中十分重要的因素。因變壓器結構的特殊性,變壓器故障往往難以就地快速解決,一般只能更換設備。三相共體變壓器運輸較困難,單 體結構復雜,如果發生故障就很難在短時間內修復;如采用單相變壓器,只要在地區配置1臺參數合適的備用變壓器,當發生事故時換上備用變壓器,短時間內就可 恢復供電,單相變壓器的這一特點應是不容忽視的。建議在運輸條件不好、無維修大型三相變壓器能力的地區,應盡可能優先選用單相結構的大型變壓器。
