三相變壓器的基本結構及其接線方法

該信息來自：上海雷郎電器設備制造有限公司瀏覽量：6031 發表時間：2017-07-23

三相變壓器的主要用在什么地方？三相變壓器的基本原理與基本結構是什么？本篇文章雷郎變壓器廠家來與大家一起分析一下三相變壓器的相關問題。

三相變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、整流裝置，照明等。我國現在的電力系統都是采用三相制供電，因而需要采用三相變壓器來實現電壓的轉換。

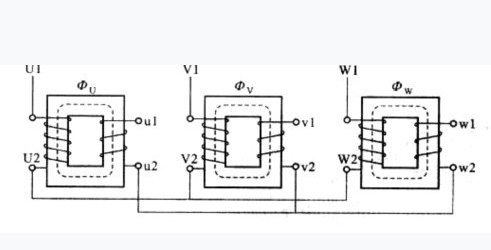

三相變壓器由三臺容量相同的單相變壓器組成，而這些接線方式又有些許不同。
一、星形聯結的三相變壓器。如圖1

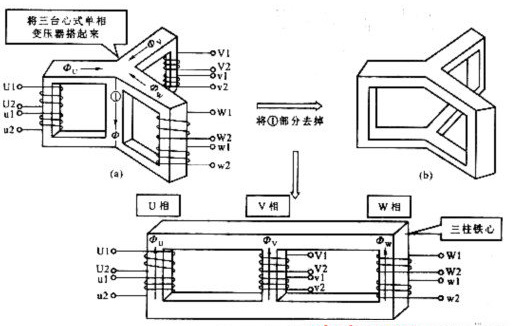

一、三相變壓器的另一種結構型式是把三個單相變壓器合成一個三鐵心柱的結構型式，稱為三相心式變壓器。

由于三相繞組接入對稱的三相交流電源時，三相繞組中產生的主磁通也是對稱的，故三相磁通之和等于零，即中間鐵心柱的磁通為零，因此中間鐵心柱可以省略，成為（b）圖形式，實際中為了簡化變壓器鐵心的剪裁及疊裝工藝，均采用將U、V、W三個鐵心柱置于同一個平面上的結構型式，如圖所示。

另外三相五柱式鐵心變壓器必須采用YN，yn0，yn0接法時，在變壓器內要有接成角形接法的第四繞組，它的出頭不引出(結構上要做電氣試驗時引出的出頭不在此例

用于國內變壓器的高壓繞組一般聯成Y接法，中壓繞組與低壓繞組的接法要視系統情況而決定。所謂系統情況就是指高壓輸電系統的電壓相量與中壓或低壓輸電系統的電壓相量間關系。如低壓系配電系統，則可根據標準規定決定。
